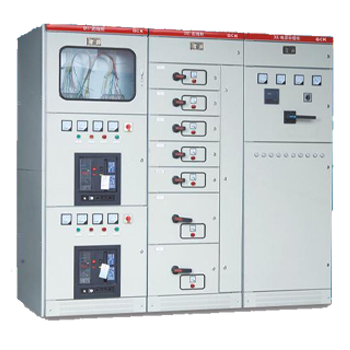

1.产品概述
GCK 低压抽出式开关柜适用于三相交流50HZ，额定工作电压380V 的电力系统中，作为化工，冶金，轻纺，矿山等各工矿企业的电能分配(简称PC)及电动机控制中心(简称MCC)之用。
2.正常工作条件
周围环境温度不高于+40 ℃；不低于-5℃。并且在24h内平均温度不高于+35℃;海拔不超过2000m；
无显著摇动，冲击，振动和倾斜不大于5度的地方；
无爆炸腐蚀性介质及有导电尘埃的地方；
无雨雪侵袭的地方；
适应于以下温度条件下的运输和储存；-25 ℃至+55℃范围之间，在短时间内(不超过24小时)可达+70℃。
3.产品型号含义
GCK-1A-1-2
G:柜式结构 |
C:抽屉式 |
K:控制中心 |
1A：设计序号 |
1：功能特征(JX:进线；KD:馈电柜；RB:电容补偿柜；KZ:电动机控制中心) |
2：额定分断能力(100:100KA; 80:80KA;65:65KA；50:50KA；30:30KA；15:15KA) |
4.主要技术参数
名 称 |
数 据 |
防护等级 |
IP30(按用户需要可提高到IP40) |
额定工作电压(V) |
主电路:～380V，辅助电路:～220V,380V |
控制电动机容量(kW) |
0.5～155 |
额定电流(A) |
水平母线 |
1000、1600、2000、2500、3150、4000、(5000、6300) |
垂直母线 |
1250 |
一次接插件 |
630 |
二次接插件 |
20 |
馈电电路 |
最大电流630 |
受电电路 |
1000、1600、2000、2500、3150、4000、(5000、6300) |
许可短路电流(KA) |
有效值(kA/1s) |
25、50、80、100 |
峰值(kA/0.1s) |
50、105、176 |
试验电压(V/min) |
|
2500 |
|
