1.概述

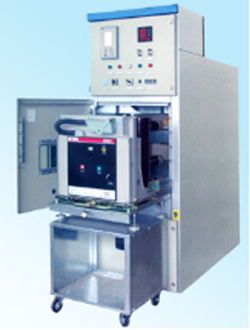

KYN□-12,24型铠装移开式金属封闭开关设备适用于户内三相50/60HZ额定电压12KV,24kV的单母线及母线分段的电力系统成套装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次发电所的受电、送电等，实行控制保护、 监测之用。开关设备制造完全符合GB3906-2006和DL/T4.4-2007、GB/T11022-1999及IEC62271-2000：标准。
2.型号及其含义
KYN□-12(24)Z/T1-2-3
K:金属封闭铠装式 |
Y:移开式或手车式 |
N:户内 |
□：设计序号 |
额定电压(KV)：12-10KV;24-20KV |
Z：真空断路器 |
T：弹簧机构 |
1：额定电流 |
2：额定分断能力 |
3：环境特征代号(湿热带为TH,干热带为TA,高海拔为G） |
|
3.主要技术参数
项 目 |
单位 |
KYN□-12 |
KYN□-24 |
额定电压 |
KV |
3.6,7.2,12 |
24 |
1min工频耐压 |
KV |
42 |
65 |
雷电冲击耐压 |
KV |
75 |
125 |
额定频率 |
HZ |
50 |
50 |
主母线额定电流 |
A |
1250,1600,2000,2500 |
1250,1600,2000,2500 |
分支母线额定电流 |
A |
630,1250,1600,2000,2500 |
1250,1600,2000,2500 |
额定短时耐受电流(4S有效值) |
KA |
25,31.5,40 |
25,31.5,40 |
额定峰值耐受电流(峰值), |
KA |
80,100, |
63,80,100 |
辅助电源电压 |
V |
DC110,220 |
DC110,220 |
外壳防护等级 |
|
IP4X |
IP4X |
断路器室门打开时防护等级 |
|
IP2X |
IP2X |
外形尺寸(宽W×深D×高H) |
mm |
800×1500×2300
额定电流≥1600A柜宽为1000；上进线柜深为1660mm |
1000×1800×2300 |
重量 |
Kg |
450~850 |
850~1450 |
|
