1.概述

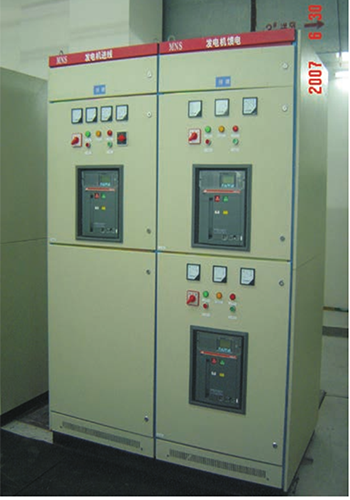

MNS型低压抽出式开关柜分为组合式、插入式和抽出式三大类。MNS组合式开关柜用于受电、联络和630A及以上馈线，MNS插入式开关柜和MNS抽出式开关柜用于630A及以下馈线。所采用柜架结构具有高度灵活性，柜体最大程度地做到免维修。柜体内可安装不同的标准元件，以满足各种使用要求。由于整个系统包括电气结构均采用了组合式的设计，这种优化的结构设计满足了各种元件的要求并能符合不同工作环境，达到相应的防护等级。
电缆出线方式有MNS后出式和MNS侧出式。柜内的抽出式组件是由组件本身和组件安装小室两成，标准规格为8E/4、8E/2、4E、8E、12E、16E、20E、24E。4个8E/4或2个8E/2组件可以水平安装在600mm宽的装置小室内，组件高度为8E(200mm)。4E、8E、12E、16E、20E、24E的单个组件就需要600mm宽的装置小室，组件的高度就是组件规格所指的尺寸。每个柜内可以配置9个8E抽出式功能单元或36个8E/4抽出式功能单元。

2.产品型号含义


3.主要技术参数
