1.概述

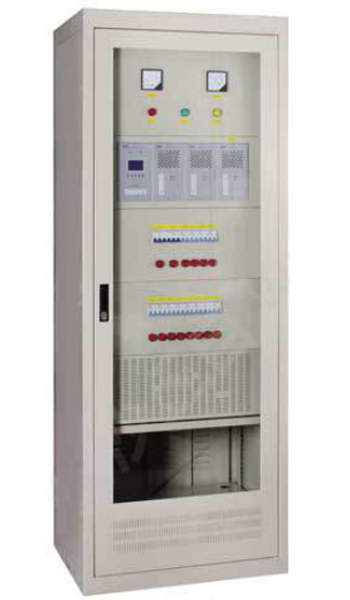

GZDW微机控制型直流电源屏的配置由监控模块、整流模块、交直流监测模块,绝缘监湘模块。电池巡检模块、开关量监测模块、降压模块、配电单元、蓄电池、柜体组成,具有操作简单、智能管理、高效节能等特点,适用于电力、通信、交通、化工、冶金、军事、医疗、厂矿、建筑及消防等领域及用户终端,可作为高压开关、维电保护、自动装置的操作电源和控制电源。
功能特点:
1)两路交流输入自动切换,确保系统正常运行:
2)输入电压范围宽,电网适应性强
3)采用HK监控,液品显示屏,中文菜单,界面友好丰富,按键操作简单方便
4具有周全的系统设置、运行信息查询及各项告警等功能:
5)智能化的蓄电池充放电管理,完善可的温度补偿功能:
6)可扩展蓄电池检测单组10节,绝缘检测如路、开关量检测3路
7)系统采用多级密码权限管理,限制未受权人员的操作,确保系统安全可靠运行
8)内置R22,5两种通讯接口,可通过后台监挖和运程监控对系统实维“测,通控遥信,遏调”四遥功能,实现无人值守；
9)支持KTL,CDT.速s,三种通讯规约。

2.型号及含义

3  使用环境条件
1) 工作电源： AC320V~420V，试机电源： AC320V~420V 50Hz±10%
2) 工作环境温度 ： 0℃ ~ 45℃
3)空气相对湿度： ≤ 85RH
4) 运行场所： 无强烈振动和冲动、无严重尘埃、无腐蚀性气体、无导电性和爆炸性介质、通风良好
5) 适用范围：DC110V系统，DC220V系统均能满足使用。

4.主要技术参数
1、交流输入范围:单相220VAC±20% 三相380VAC±20%:50HZ±10%
2、 输出电压范围:180~320ADC/99V～143V(连续可调)
3、输出电流范围:0~320A(连续可调) 稳压,稳流精度:≤ ±0.2% 波纹系数:≤ ±0.1% 均流度:≤ ±1% 功率:≥92%
